材料

• ◯端子・・・・JIS　H3100または同等以上の無酸素銅 　
• スリーブ・・JIS　H3300または同等以上の無酸素銅
• ◯ろう付・・・圧着時の伸び等の強度に耐えられるろう材
• ◯表面処理・・電気すずめっき。金めっき、ニッケルめっき、防錆処理も行っています。

絶縁付端子・スリーブの使用温度範囲

• ◯ビニル・・・-40℃〜＋60℃　(短時間最高75℃)
• ◯ナイロン・・-40℃〜＋90℃　(短時間最高107℃)

絶縁体の種類

注1：ナイロン絶縁付製品は水分吸収率が高いため高温多湿の場所に保管すると圧着性能を低下させる場合があります。
注2：0.5m㎡以下の電線で端子及びスリーブの1.25sqを使用する場合は添線等を施し0.5m㎡以上になるように圧着してください。

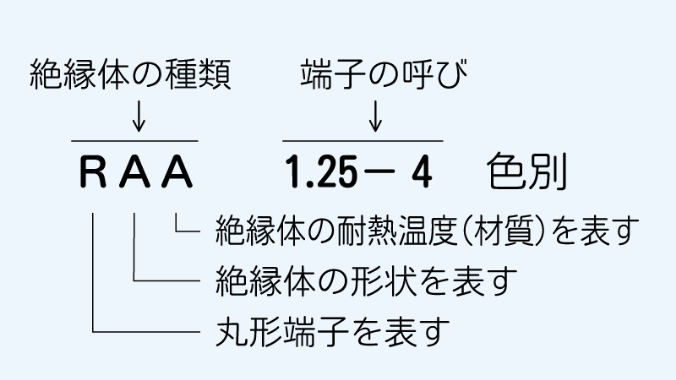

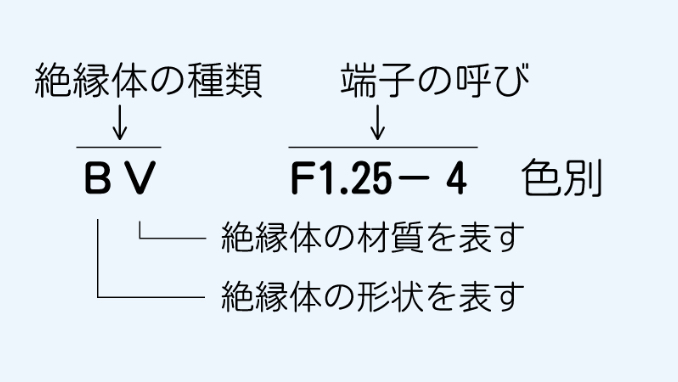

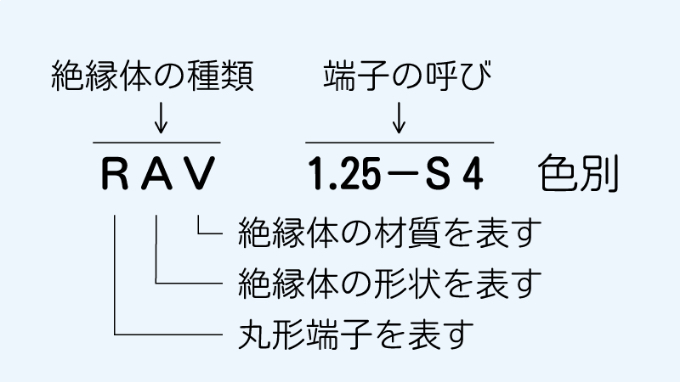

絶縁被覆付圧着端子の呼びの構成

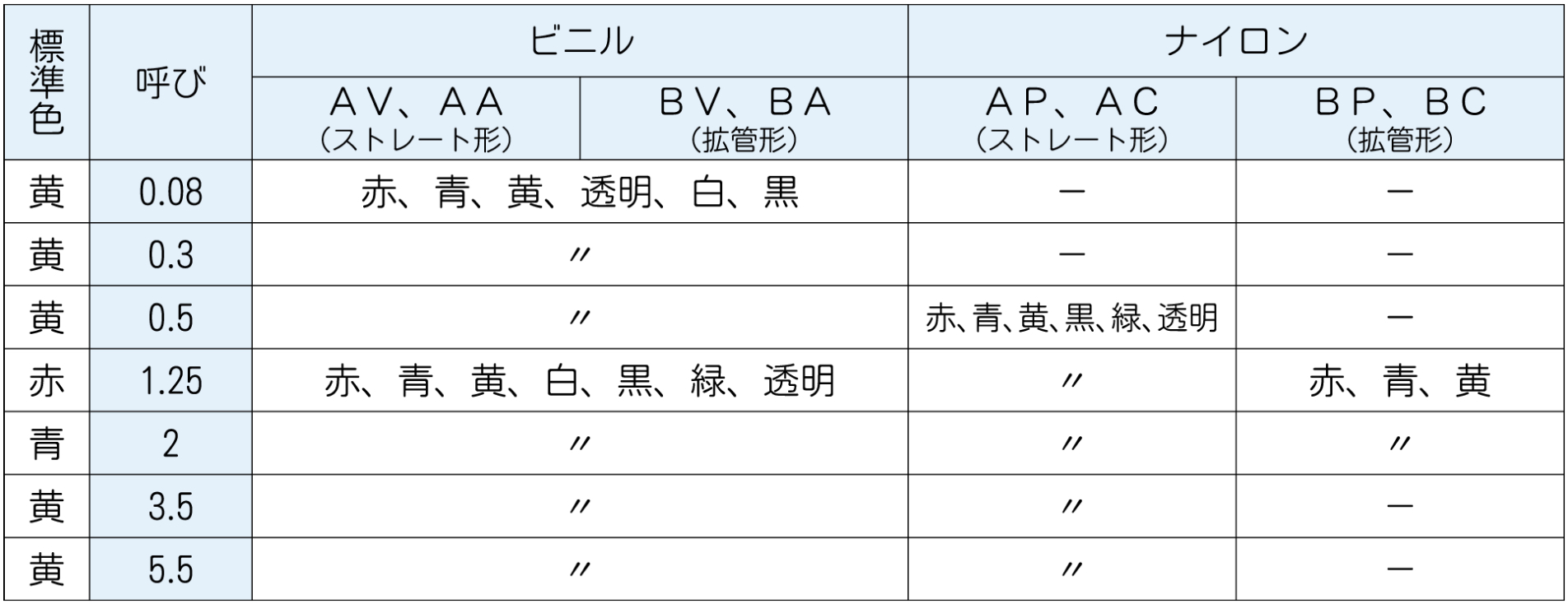

絶縁体の色別

ナイロンAP形は中の端子、スリーブが透けて見えます。(黒は除く) ナイロンBP形は不透明です。
