公称断面積5.5~325sq

裸圧着端子角形二ツ穴端子公称断面積5.5~325sq
角形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

角形

角形二ツ穴端子

RoHS指令対応品

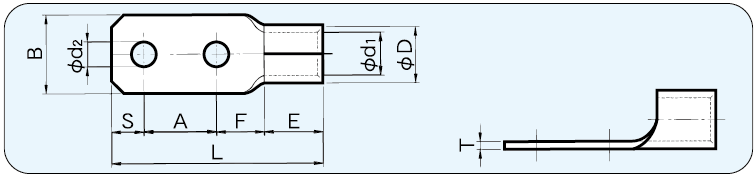

呼び	曲げ	[right]φd2	[right]A	[right]B	[right]L	[right]F	[right]S	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
5.5-D-4		4.3	12.0	10.0	34.0	10.7	5.00	6.3	5.6	3.4	1.0	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、PALM-125A	400（100×4）
5.5-D-5		5.3	12.0	10.0	34.0	10.7	5.0	6.3	5.6	3.4	1.0	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、PALM-125A	400（100×4）
8-D-5		5.3	12.0	15.0	38.0	11.7	6.0	8.3	7.1	4.5	1.2	6.64~10.52	8	DS-H18、DS-H214、DS-E14	200（100×2）
8-D-6		6.4	12.0	15.0	38.0	11.7	6.0	8.3	7.1	4.5	1.2	6.64~10.52	8	DS-H18、DS-H214、DS-E14	200（100×2）
14-D-5		5.3	16.0	15.0	46.0	13.0	7.0	10.0	9.0	5.8	1.6	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
14-D-6		6.4	16.0	15.0	46.0	13.0	7.0	10.0	9.0	5.8	1.6	10.52~16.78	6	DS-H214、DS-HO60、DS-HO150、DS-E14、DS-E60、DS-E150、DS-E200M、DS-E250M、EP-150HL	100
22-D-5		5.3	16.0	15.0	48.5	14.1	7.0	11.4	11.5	7.7	1.8	16.78~26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
22-D-6		6.4	16.0	15.0	48.5	14.1	7.0	11.4	11.5	7.7	1.8	16.78~26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
38-D-5		5.3	16.0	18.0	50.0	14.0	7.0	13.0	13.3	9.4	1.8	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
38-D-6		6.4	16.0	18.0	50.0	14.0	7.0	13.0	13.3	9.4	1.8	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
60-D-12		13.0	40.0	22.0	88.5	15.5	15.0	18.0	15.6	11.4	2.0	42.42~60.57	1/0	DS-HO60、DS-HO150、12号H、12号A、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	40
100-D-10		10.5	32.0	28.5	86.0	20.0	15.0	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	20
100-D-12		14.0	40.0	28.5	93.0	19.0	15.0	19.0	22.3	16.4	2.6	96.3~117.2	4/0	DS-HO150、12号H、12号A、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	20
150-D-12	○	14.0	40.0	36.0	106.0	21.0	18.0	27.0	26.5	19.5	3.2	117.2~152.05	250-300MCM	DS-HO150、12号H、12号A、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	12
200-D-12	○	14.0	40.0	44.0	117.0	26.5	18.0	32.5	32.7	24.0	4.0	192.6~242.27	400MCM	12号H、12号A、DS-E200M、DS-E250M、REC-Li325	8
325-D-12	○	14.0	40.0	50.5	124.0	29.0	18.5	36.5	37.6	28.0	4.5	242.27~325.0	500-600MCM	12号H、12号A、REC-Li325	4
