公称断面積1.25〜5.5sq

裸圧着端子丸先開形端子公称断面積1.25〜5.5sq
RF形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

RF形

※表に丸印がある製品に適用されます。

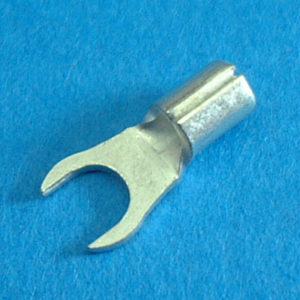

丸先開形端子

RoHS指令対応品

呼び	UL	CSA	[right]φd2	[right]B	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
RF1.25-3	〇	〇	3.2	5.5	11.7	4.8	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF1.25-3.5	〇	〇	3.7	5.5	11.4	4.8	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF1.25-S4	〇	〇	4.3	6.8	13.3	5.9	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF1.25-4	〇	〇	4.3	8.0	15.3	7.5	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF1.25-5	〇	〇	5.3	8.0	14.5	7.5	4.5	3.4	1.7	0.8	0.57~1.44	0.25~1.65	22-16	DS031、DS-H18、DH-1B、DS-A5、*DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF2-M3	〇	〇	3.2	5.5	11.7	5.1	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF2-3	〇	〇	3.2	6.5	12.3	5.1	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF2-4	〇	〇	4.3	8.5	16.3	8.2	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF2-5	〇	〇	5.3	9.5	16.6	8.6	4.5	4.2	2.3	0.8	1.14~1.82	1.04~2.63	16-14	DS-H18、DS-H214、DH-1B、DS-A5、DS-E14、DS-Hi34S、PALM-125A、PALM-12A	1000（100×10）
RF5.5-4	〇	〇	4.3	9.5	19.2	8.8	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A、PALM-12A	500（100×5）
RF5.5-5	〇	〇	5.3	9.5	18.9	8.8	6.3	5.6	3.4	1.0	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、DH-1B、DS-A5、*DS-E14、PALM-125A、PALM-12A	500（100×5）
