裸圧着端子棒状形端子公称断面積8〜60sqタイプII
A形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

A形

※表に丸印がある製品に適用されます。

棒状形端子

RoHS指令対応品

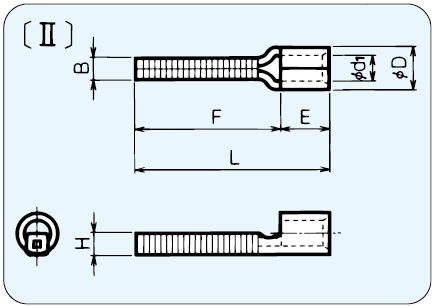

呼び	UL	[right]B	[right]H	[right]L	[right]F	[right]E	[right]φD	[right]φd1	[right]T	[center]適合電線範囲（㎜）	[center]適合電線範囲（㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
A-8D	〇	3.5	3.5	33.5	25.2	8.3	7.1	3.5	1.2	1.82~2.89	2.63~6.64	12-10	DS-H18、DS-H214、*DS-E14	300（100×3）
A-8	〇	3.5	3.5	33.5	25.2	8.3	7.1	4.5	1.2	2.89~3.65	6.64~10.52	8	DS-H18、DS-H214、*DS-E14	300（100×3）
A-14S	〇	3.5	3.5	40.5	30.5	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-E14、DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	200（100×2）
A-14	〇	4.5	4.5	40.5	30.5	10.0	9.0	5.8	1.6	3.65~4.62	10.52~16.78	6	DS-H214、DS-E14、DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	200（100×2）
A-22S	〇	3.5	3.5	47.0	35.6	11.4	11.5	7.7	1.8	4.62~5.81	16.78~26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
A-22	〇	6.5	6.5	47.0	35.6	11.4	11.5	7.7	1.8	4.62~5.81	16.78~26.66	4	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	100
A-38	〇	6.9	6.9	50.0	37.0	13.0	13.3	9.4	1.8	5.81~7.34	26.66~42.42	2	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL	50
A-60		6.9	6.9	55.0	37.0	18.0	15.5	11.4	2.0	7.34~8.26	42.42~60.57	1/0	DS-HO60、DS-HO150、DS-E60、DS-E150、DS-E200M、DS-E250M、REC-Li325、EP-150HL、12号H、*12号A	50
