1.25〜5.5sq

平形接続端子絶縁被覆付平形接続端子 1.25〜5.5sq
DSF形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

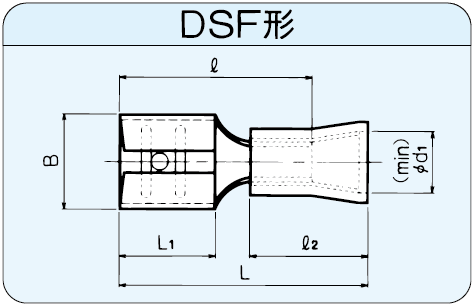

DSF形

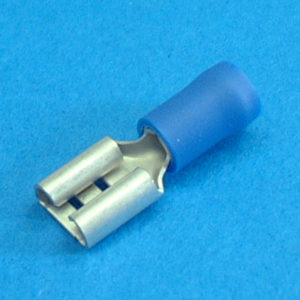

絶縁被覆付平形接続端子

呼び	[right]B	[right]φｄ1	[right]L1	[right]ℓ2	[right]ℓ	[right]Ｌ	[center]標準色	[right]巾	[right]厚さ	[center]撚線ｍ㎡	適合工具	一箱入数
DSF1.25-110	3.7	3.5	6.3	9.5	14.3	18.8	赤	2.8	0.5	0.75～1.65	DS-Hi3,DS-Hi34,DS-Hi34S,PALM-032A	500（100×5）
DSF1.25-187	5.6	3.5	6.4	9.5	14.0	18.5	赤	4.8	0.5	0.75～1.65	DS-Hi3,DS-Hi34,DS-Hi34S,PALM-032A	500（100×5）
DSF2-187	5.6	4.3	6.4	9.5	14.0	18.5	青	4.8	0.5	1.65～2.63	DS-Hi4,DS-Hi34,DS-Hi34S,PALM-032A	500（100×5）
DSF1.25-250	7.7	3.5	7.7	9.5	15.7	20.2	赤	6.3	0.8	0.75～1.65	DS-Hi3,DS-Hi34,DS-Hi34S,PALM-032A	500（100×5）
DSF2-250	7.7	4.3	7.7	9.5	15.7	20.2	青	6.3	0.8	1.65～2.63	DS-Hi4,DS-Hi34,DS-Hi34S,PALM-032A	500（100×5）
DSF5.5-250	7.7	6.2	7.7	13.5	16.7	24.2	黄	6.3	0.8	2.63～6.64	DS-Hi5	300（100×3）
