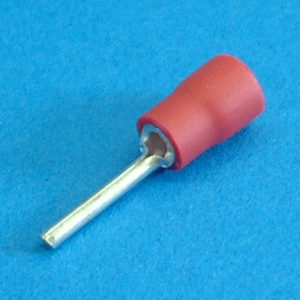

絶縁被覆付圧着端子棒状形端子拡管形(ビニル)
BVA形
デジタルカタログで見る(PDF)

デジタルカタログで見る(PDF)

BVA形

※表に丸印がある製品に適用されます。

z棒状形端子

RoHS指令対応品

呼び	UL	CSA	[right]B	[right]H	[right]φｄ1	[right]F1	[right]ℓ2	[right]ℓ	[right]L1	[right]板厚	[center]標準色	[center]適合電線範囲（撚線㎜2）	[center]適合電線範囲（AWG）	適合工具	一箱入数
BVA-0.3			1.0	1.0	3.2	10.0	9.0	14.0	19.0	0.65	黄	0.1～0.3	26-22	DS05N、DH-1B、DS-A5、PALM-032A	1,000（100×10）
BVA-0.5			1.0	1.0	3.2	10.0	9.0	14.0	19.0	0.5	黄	0.3～0.5	22-20	DS05N、DH-1B、DS-A5、PALM-032A	1,000（100×10）
BVA-1.25	○	○	1.7	1.7	4.1	12.7	9.0	17.0	21.7	0.8	赤	0.25～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-1.25N	○		1.3	1.3	4.1	13.2	9.0	17.5	22.2	0.8	赤	0.25～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-1.25N8			1.3	1.3	4.1	8.0	9.0	12.3	17.0	0.8	赤	0.25～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-1.25L	○	○	1.6	1.4	4.1	17.0	9.0	21.3	26.0	0.8	赤	0.25～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-1.25LB	○	○	1.7	1.7	4.1	17.0	9.0	21.3	26.0	0.8	赤	0.25～1.65	20-16	DS-Hi3、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-2	○	○	1.6	1.6	4.7	12.7	9.0	17.0	21.7	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-2L	○	○	1.6	1.4	4.7	17.0	9.0	21.3	26.0	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-2LB	○	○	1.7	1.7	4.7	17.0	9.0	21.3	26.0	0.8	青	1.04～2.63	16-14	DS-Hi4、DS-Hi34、DS-Hi34S、DH-1B、*DS-A5、PALM-032A	500（100×5）
BVA-5.5	○	○	2.0	2.0	6.4	14.7	13.5	21.0	28.2	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVA-5.5L	○	○	2.0	2.0	6.4	19.5	13.5	25.8	33.0	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
BVA-5.5LL			2.0	2.0	6.4	24.0	13.5	30.3	37.5	1.0	黄	2.63～6.64	12-10	DS-Hi5、DH-1B、*DS-A5	300（100×3）
